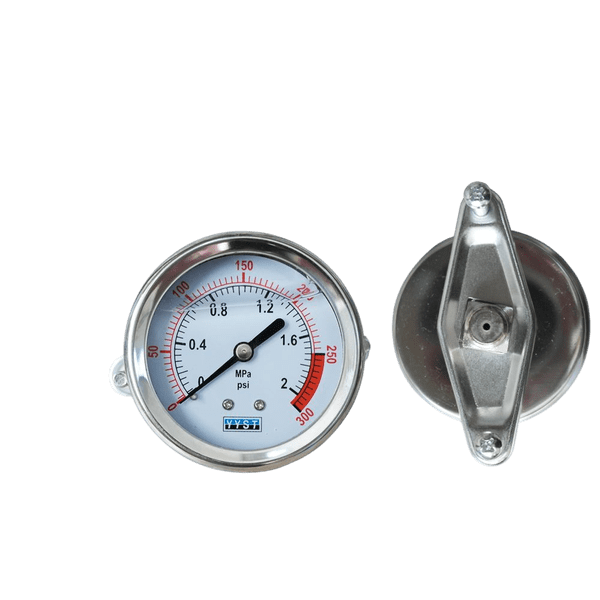

Манометр осевой жидконаполненный, 300 psi, резьба ¼»

Описание

Манометр осевой жидконаполненный 300 psi (20.7 бар) с резьбой 1/4″ — для гидравлики, компрессоров высокого давления

Противоударный манометр с глицерином и осевым расположением штуцера

Осевой жидкостный манометр 300 psi (эквивалент ≈ 20.7 бар) с присоединительной резьбой ¼ дюйма предназначен для точного измерения давления в системах с высокими рабочими нагрузками, пульсациями и вибрацией. Глицериновая заливка защищает механизм от «дрожания» стрелки, коррозии и преждевременного выхода из строя.

Осевая конструкция (штуцер сзади) позволяет монтировать прибор на панели, щитки, вплотную к оборудованию, экономя пространство и защищая манометр от случайных ударов.

Области применения

• ⚙️ Гидравлические станции и прессы (до 300 psi / 20 бар)

• 🔧 Пневмосистемы промышленных компрессоров (винтовые, поршневые)

• 🚜 Спецтехника и сельхозмашины (системы управления навесным оборудованием)

• ⛽ Маслонагнетатели, гидродомкраты

• 💧 Системы фильтрации с высоким перепадом давления

• 🏭 Технологические линии на заводах (вода, масло, воздух, инертные газы)

Почему 300 psi — это другой уровень?

Диапазон 300 psi (20.7 бар) применяется в системах среднего и высокого давления, где стандартные манометры на 10–15 бар уже не подходят. Примеры:

• гидравлика малых и средних прессов (усилие до 10 тонн);

• компрессоры высокого давления для пневмоинструмента;

• системы орошения и капельного полива с насосами повышенной мощности;

• испытательные стенды.

Преимущества жидкостного осевого манометра 300 psi

1. Надёжность при высоких нагрузках
   Механизм рассчитан на длительное воздействие 300 psi без деформации трубчатой пружины. Запас прочности — более 130% от шкалы.

2. Антивибрационные свойства
   Глицерин эффективно гасит высокочастотные пульсации от поршневых компрессоров и шестерёнчатых насосов. Стрелка не «маятников» — показания точны.

3. Осевое подключение для компактного монтажа
   Штуцер 1/4″ направлен назад. Можно врезать манометр в панель управления или навинтить на штуцер, прижав корпус к стенке.

4. Долговечность
   Герметичный корпус IP65 защищает от воды, масла, пыли. Глицерин предотвращает запотевание стекла при резких перепадах температуры.

5. Универсальная резьба 1/4″
   Самый распространённый размер для переходников, ниппелей, кранов и коллекторов.

Как выбрать манометр на 300 psi?

Соблюдайте правило: рабочее давление системы должно составлять 50-75% от максимальной шкалы.

• Для постоянной работы при 200–230 psi — манометр 300 psi идеален (≈70% шкалы).

• Не используйте на 300 psi постоянно — это предельная нагрузка для кратковременных пиков.

Проверьте среду:

• Вода, воздух, минеральные масла — подходит стандартный латунный механизм.

• Агрессивные жидкости (кислоты, щёлочи) — используйте манометр с корпусом и мембраной из нержавейки (ищите модель 304/316).

Температура:
Глицерин густеет при -20°C — при холодных условиях заказывайте силиконовый наполнитель.

Инструкция по монтажу осевого манометра (кратко)

1. Сбросьте давление в системе.

2. Наверните манометр на штуцер 1/4″, удерживая за шестигранник ключом (момент затяжки 8–12 Н·м).

3. Ориентируйте циферблат так, чтобы шкала была читаема. У осевых моделей обычно есть возможность небольшого поворота.

4. При панельном монтаже используйте скобу или фланец (приобретаются отдельно).

Часто задаваемые вопросы

Вопрос: Можно ли использовать этот манометр для измерения давления в гидроаккумуляторе (давление азота)?
Ответ: Да, если среда — инертный газ (азот, воздух) без агрессивных примесей. Не используйте с кислородом под высоким давлением (требуется специальный манометр «без масла»).

Вопрос: Чем отличается осевой манометр 300 psi от радиального 300 psi?
Ответ: У осевого штуцер сзади (для панельного монтажа), у радиального — снизу или сбоку. В остальном характеристики одинаковы.

Вопрос: Будет ли работать точность 1.6 при таких давлениях?
Ответ: Да. Погрешность составит ±4.8 psi (±0.33 бар) на любой точке шкалы. Для большинства промышленных и бытовых задач этого достаточно. Для лабораторных целей ищите класс 1.0 или 0.5.
